產品型號系統功能功能優勢規格參數 常見問題

名稱	產品型號	探測繩徑范圍
TST鋼絲繩探傷（攜帶）系統V3.0	TS-X1112	φ1~12mm
	TS-X1124	φ10~24mm
	TS-X1142	φ22~42mm
	TS-X1160	φ40~60mm

系統構成

礦用鋼絲繩探傷（攜帶）系統是由TS-X11系列磁化儀、探傷儀、探傷信息服務終組成。

● TS-X11系列磁化儀

勵磁加載——對鋼絲繩進行勵磁，使鋼絲繩內部磁場變得有序。

● TS-X11系列探傷儀

磁電互補——利用“TST變量補償傳感器”，構建“三維息磁感應橋”探傷工藝裝置，實時捕捉鋼絲繩損傷信號；在電磁回路與“損傷磁場”電磁感應的交互作用下，對鋼絲繩損傷及隱患息提取。

行程計量——采用高精度光電編碼器提供高密度采樣信號，準確記錄損傷位置信息。

● 探傷信息服務終端

筆記本電腦--------配備的TST礦用鋼絲繩探傷（攜帶）系統V3.0統計分析軟件：實現探傷曲線實時顯示、探傷數據分析儲存、損傷分定量判別、歷史數據對比查詢和鋼絲繩探傷報告打印等。

信息服務終端

數據采集裝置及其它附屬設施便于次安裝于工況現場各適當位置。

實現寬距探測和高速探測。

通過定量無損探測和遠程網絡通信，實現了在線監測技術與日常設備管理的有機結合。

24小時不間斷運行和遠程監測、實時預警，實現對鋼絲繩內外部斷絲、磨損、銹蝕、疲勞等各種隱蔽性損傷的在線實時監測。并能現場給出探測數據及各種損傷明確的數量值，并能做出安全狀況評價及現場打印報告。

使用軟件能立運行，并實現其它控制操作系統的并入和兼容。

具有機械抗振和抗電磁干擾功能。

實現損傷情況現場聲光報警的同時實現短信實時報警功能。

具有防水、防塵、耐油、防潮功能。

提供軟件維護和升持續服務。

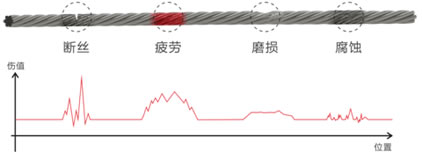

1.定量定性探傷

可依據模式識別軟件判別鋼絲繩內、外部疲勞、銹蝕、磨損及斷絲等損傷類型

2.探傷

電磁感應信噪比：S/N＞85dB

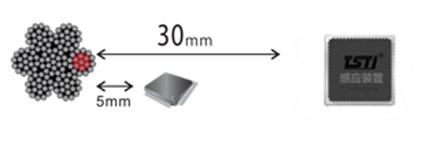

3.寬距探傷

信號有提取距離30mm以上

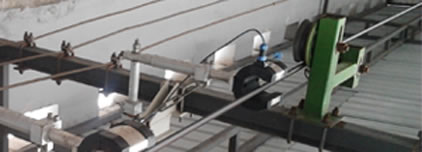

4.高速探傷

探測速度30m/s

5.智能探傷

智能自動定量判別、分類統計各種內外部損傷，準確評估鋼絲繩安全狀態

6.大數據云平臺

同時融入物聯網、大數據、云計算等數據信息互聯分析技術，使安全監測信息從局部向區域化規模擴展，分布式終信息融入整體安全信息數據庫，實現安全管理“無邊界”互聯互通。

規格參數

系統參數：

電磁感應信噪比：S/N＞85dB

探傷定量不確定度：≤±1.2％

信號有提取距離：0～30mm

探傷實時響應時間：≤0.5ms

可持續探測距離：>100km

傳感器耗散功率：<50mW

可靠性校驗周期：>27萬小時

電壓及電流：

a）額定工作電壓：5VDC

b）電壓波動范圍：（4.75～5.25）VDC
